SEGGER RTT

RTT实现机制

rtt

  • RTT支持多个上下行通道，每个通道都独立管理自己的缓冲区和读写指针，即可以用于不同的任务

  • 配置文件SEGGER_RTT_Conf.h中有对上下行缓冲区大小的配置选项

1
2
3
4
5
6
7

#ifndef   BUFFER_SIZE_UP
  #define BUFFER_SIZE_UP                            (1024)  // Size of the buffer for terminal output of target, up to host (Default: 1k)
#endif

#ifndef   BUFFER_SIZE_DOWN
  #define BUFFER_SIZE_DOWN                          (16)    // Size of the buffer for terminal input to target from host (Usually keyboard input) (Default: 16)
#endif

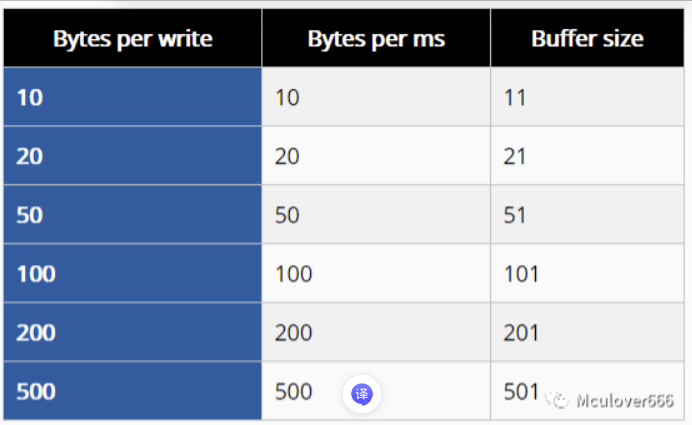

官方推荐的缓冲区大小设置：

buffer_size

RTT使用方法

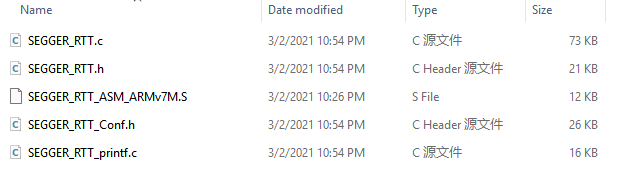

  1. 需要先将相关的文件加入工程中，包括：rtt-files

    在工程中包含这里头文件的路径，然后将SEGGER_RTT.c\SEGGER_RTT_Conf.h\SEGGER_RTT_printf.c加入到工程中

  2. 包含头文件#include "SEGGER_RTT.h"

  3. 包含微库MicroLIB，然后重定向输出

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

// 定义PUTCHAR_PROTOTYPE
#ifdef __GNUC__
    #define PUTCHAR_PROTOTYPE int _io_putchar(int ch)
#else
    #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__*/
// 重定向printf函数到USART1
PUTCHAR_PROTOTYPE
{
    // 等待发送缓冲区为空
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    // 发送字符
    USART_SendData(USART1, (uint8_t)ch);
    return ch;
}
  1. 使用输出函数即可

RTT输出浮点数

因为RTT中的输出函数（为了轻量化）不支持浮点数输出，为了实现浮点数输出功能，就需要将printf重定向到RTT的输出中。

方法一：修改RTT源码

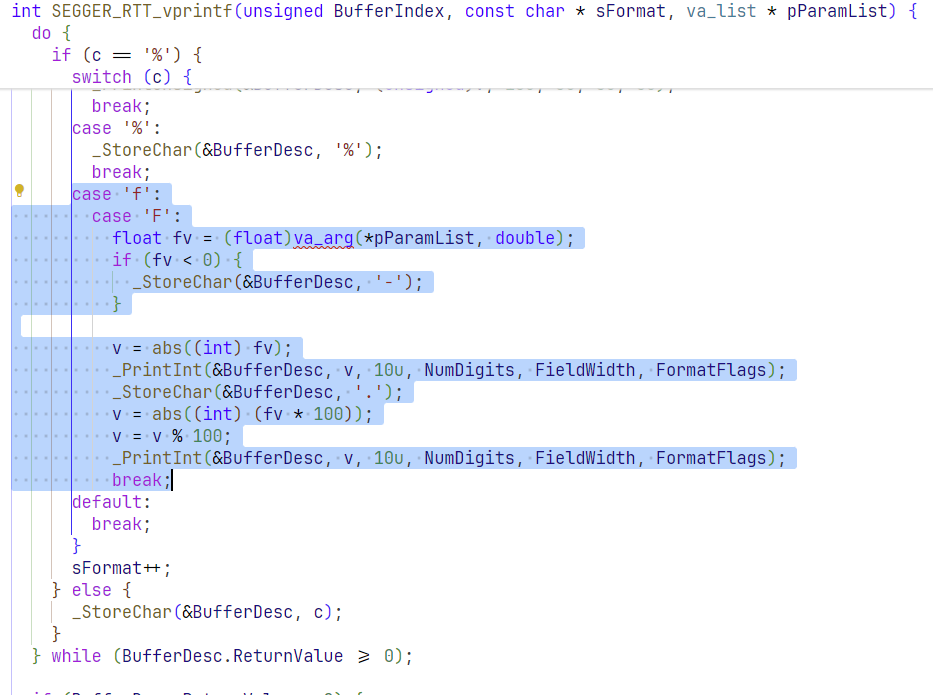

当然也可以通过修改RTT源码的方法实现浮点数输出功能，但是这样比较麻烦，修改的部分如下，在SEGGER_RTT_printf.c文件中添加以下代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

  case 'f':
    case 'F':
      float fv = (float)va_arg(*pParamList, double);
      if (fv < 0) {
        _StoreChar(&BufferDesc, '-');
      }

      v = abs((int) fv);
      _PrintInt(&BufferDesc, v, 10u, NumDigits, FieldWidth, FormatFlags);
      _StoreChar(&BufferDesc, '.');
      v = abs((int) (fv * 100));
      v = v % 100;
      _PrintInt(&BufferDesc, v, 10u, NumDigits, FieldWidth, FormatFlags);
      break;


效果测试：

1
2
3
4
5
6
7

int main() {
	while (1) {
		SEGGER_RTT_printf(0, RTT_CTRL_TEXT_BLUE"Hello, SEGGER RTT - 2 %f\t\n", 1.10);
		//printf("SEGGER RTT Test\r\n");
		delay_ms(1000);
	}
}

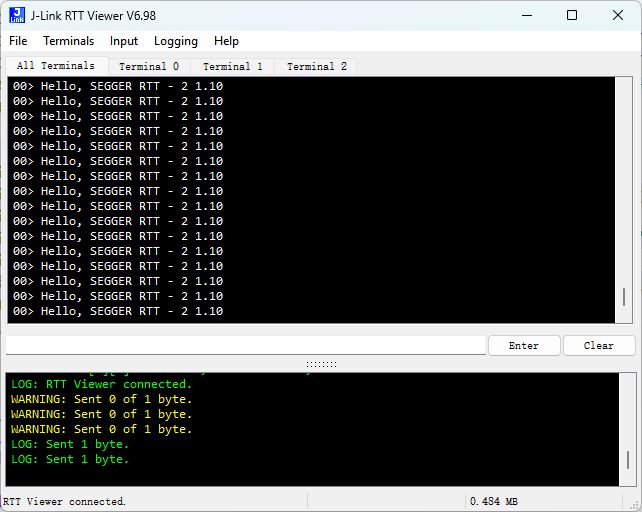

输出：


方法二：重定向printf函数

  1. 配置RTT相关环境，包含微库MicroLIB
  2. 重定向输出：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

// 定义PUTCHAR_PROTOTYPE
#ifdef __GNUC__
    #define PUTCHAR_PROTOTYPE int _io_putchar(int ch)
#else
    #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__*/
// 重定向printf函数到USART1
PUTCHAR_PROTOTYPE
{
    // 等待发送缓冲区为空
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    // 发送字符
    // USART_SendData(USART1, (uint8_t)ch);

	SEGGER_RTT_SetTerminal(0);
	SEGGER_RTT_PutChar(0, ch);	// 输出到0号终端

    return ch;
}

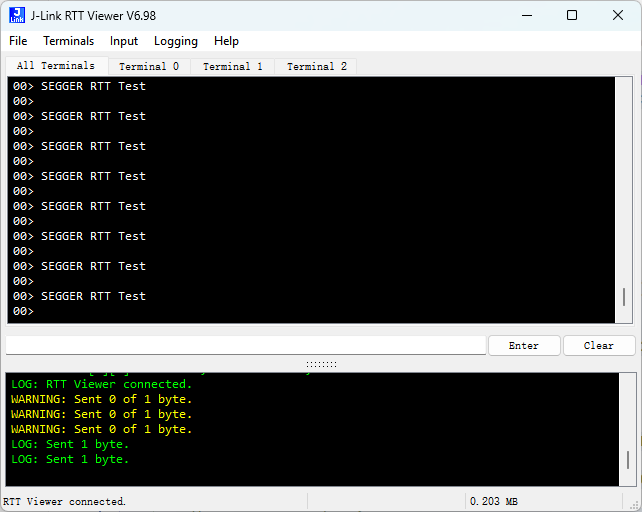

  1. 这样就将printf()函数的输出重定向到了RTT中，可以通过RTT进行接收了
1
2
3
4
5
6
7
8
9
10
11
12

int main() {
	while (1) {
		// SEGGER_RTT_SetTerminal(0);
		// SEGGER_RTT_printf(0, RTT_CTRL_TEXT_RED"Hello, SEGGER RTT - 0\t\n");
		// SEGGER_RTT_SetTerminal(1);
		// SEGGER_RTT_printf(0, RTT_CTRL_TEXT_GREEN"Hello, SEGGER RTT - 1\t\n");
		// SEGGER_RTT_SetTerminal(2);
		// SEGGER_RTT_printf(0, RTT_CTRL_TEXT_BLUE"Hello, SEGGER RTT - 2\t\n");
		printf("SEGGER RTT Test\r\n");
		delay_ms(1000);
	}
}

printf_rtt

RTT输出格式

改变颜色

在输出函数中可以指定当前语句的颜色，但是要注意格式，颜色和输出语句之间是相连的。

1
2
3
4
5
6
7
8
9
10
11

int main() {
	while (1) {
		SEGGER_RTT_SetTerminal(0);
		SEGGER_RTT_printf(0, RTT_CTRL_TEXT_RED"Hello, SEGGER RTT - 0\t\n");
		SEGGER_RTT_SetTerminal(1);
		SEGGER_RTT_printf(0, RTT_CTRL_TEXT_GREEN"Hello, SEGGER RTT - 1\t\n");
		SEGGER_RTT_SetTerminal(2);
		SEGGER_RTT_printf(0, RTT_CTRL_TEXT_BLUE"Hello, SEGGER RTT - 2\t\n");
		delay_ms(1000);
	}
}

指定通道

通过SEGGER_RTT_SetTerminal()函数可以指定输出通道

1
2
3
4
5
6
7
8
9
10
11

int main() {
	while (1) {
		SEGGER_RTT_SetTerminal(0);	// 指定通道0
		SEGGER_RTT_printf(0, "Hello, SEGGER RTT - 0\t\n");
		SEGGER_RTT_SetTerminal(1);	// 指定通道1
		SEGGER_RTT_printf(0, "Hello, SEGGER RTT - 1\t\n");
		SEGGER_RTT_SetTerminal(2);	// 指定通道2
		SEGGER_RTT_printf(0, "Hello, SEGGER RTT - 2\t\n");
		delay_ms(1000);
	}
}

相应的在接收端也分为很多个通道

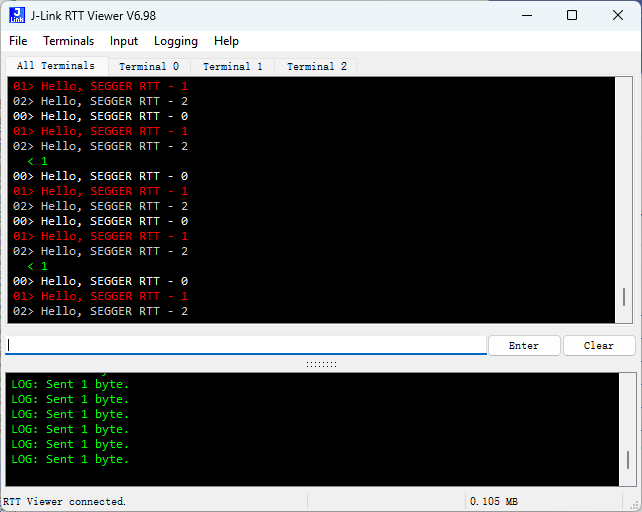

所有通道：

all_terminal

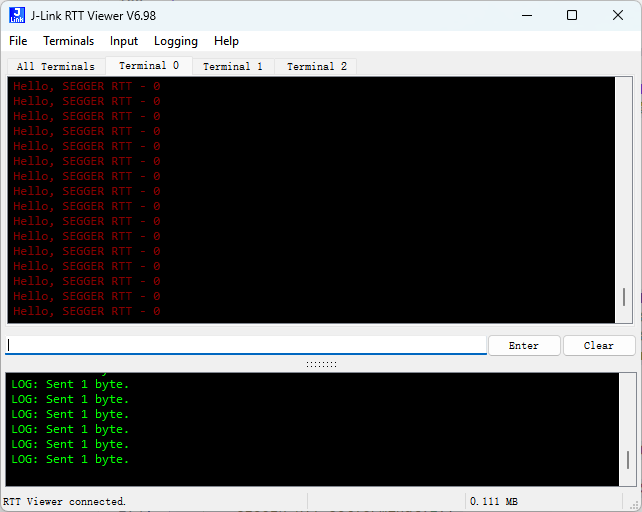

各自分通道，消息只会出现在总通道和你指定的通道中：

terminal-0

terminal-1

terminal-2

RTT配合EasyLogger日志模块

easylogger的移植

官方库：github库

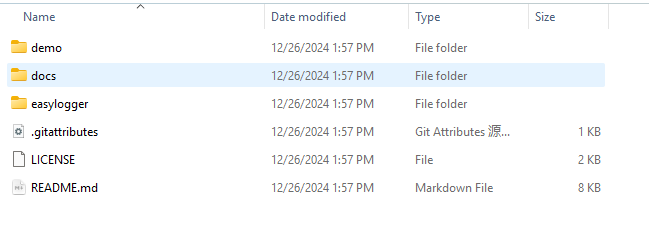

下载后文件夹中共有一下几个目录：

easy_logger_files

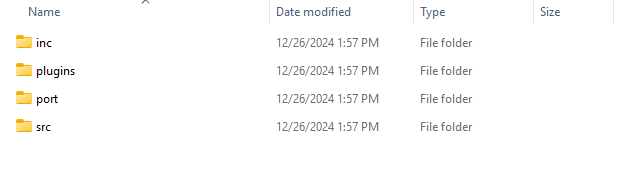

主要文件在easylogger文件夹中：其中inc为头文件，src中为.c源文件，plugins是插件

easylogger

移植所需的文件：

  • inc/elog_cfg.h
  • port/elog_port.c
  • src/elog.c、src/elog_async.c、src/elog_buf.c、src/elog_utils.c

在工程中导入以上源文件后，首先要完成printf的重定向(为了输出到串口)，然后需要修改以下文件中的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

// elog_port.c

/**
 * output log port interface
 *
 * @param log output of log
 * @param size log size
 */
void elog_port_output(const char *log, size_t size) {

    /* add your code here */
    // printf("%.*s", size, log);	// 重定向至串口输出
	SEGGER_RTT_Write(0, log, size);	// 输出至RTT
}

如果不使用异步输出，编译可能会有报错，需要注释掉以下两个宏定义：

1
2
3
4

// elog_cfg.h

// #define ELOG_ASYNC_OUTPUT_ENABLE
// #define ELOG_BUF_OUTPUT_ENABLE

使用方法

使用EasyLogger之前需要初始化：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

void app_lod_init() {
	// 初始化日志系统
	elog_init();

	// 输出颜色使能
	elog_set_text_color_enabled(true);

	// 配置各log级别的输出格式
	elog_set_fmt(ELOG_LVL_ASSERT, ELOG_FMT_TIME | ELOG_FMT_LVL | ELOG_FMT_TAG | ELOG_FMT_DIR | ELOG_FMT_LINE | ELOG_FMT_FUNC);
	elog_set_fmt(ELOG_LVL_DEBUG, ELOG_FMT_TIME | ELOG_FMT_LVL | ELOG_FMT_TAG | ELOG_FMT_DIR | ELOG_FMT_LINE | ELOG_FMT_FUNC);
	elog_set_fmt(ELOG_LVL_ERROR, ELOG_FMT_TIME | ELOG_FMT_LVL | ELOG_FMT_TAG | ELOG_FMT_DIR | ELOG_FMT_LINE | ELOG_FMT_FUNC);
	elog_set_fmt(ELOG_LVL_INFO, ELOG_FMT_TIME | ELOG_FMT_LVL | ELOG_FMT_TAG | ELOG_FMT_DIR | ELOG_FMT_LINE | ELOG_FMT_FUNC);
	elog_set_fmt(ELOG_LVL_WARN, ELOG_FMT_TIME | ELOG_FMT_LVL | ELOG_FMT_TAG | ELOG_FMT_DIR | ELOG_FMT_LINE | ELOG_FMT_FUNC);

	// 启动日志系统
	elog_start();
}

TAG的使用方法：

1
2
3
4
5
6
7
8
9

#define TAG "MAIN"
void test_log(void) {
	elog_a(TAG, "Hello EasyLogger!");
	elog_e(TAG, "Hello EasyLogger!");
	elog_w(TAG, "Hello EasyLogger!");
	elog_i(TAG, "Hello EasyLogger!");
	elog_d(TAG, "Hello EasyLogger!");
	elog_v(TAG, "Hello EasyLogger!");
}

测试：

1
2
3
4
5
6
7
8
9
10
11

int main() {
	#if 1
		app_lod_init();

	#endif

	while (1) {
		test_log();
		delay_ms(5000);
	}
}

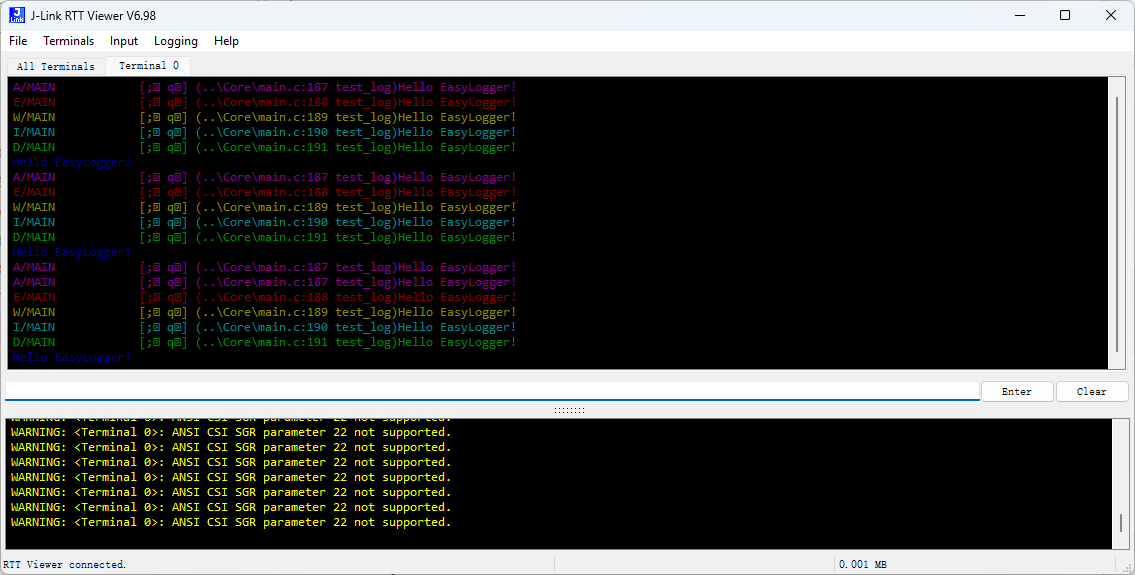

输出结果：

RTT_easylogger_test

发现可以正常通过RTT进行输出，但是还有些问题：WARNING: <Terminal 0>: ANSI CSI SGR parameter 22 not supported.

这是由于上位机不支持22这个ansi csi sgr参数，我们直接在文件中改成一个上位机支持的参数就可以了：

1
2
3
4

// elog.c

// #define S_NORMAL                       "22m"
#define S_NORMAL                       "2m"

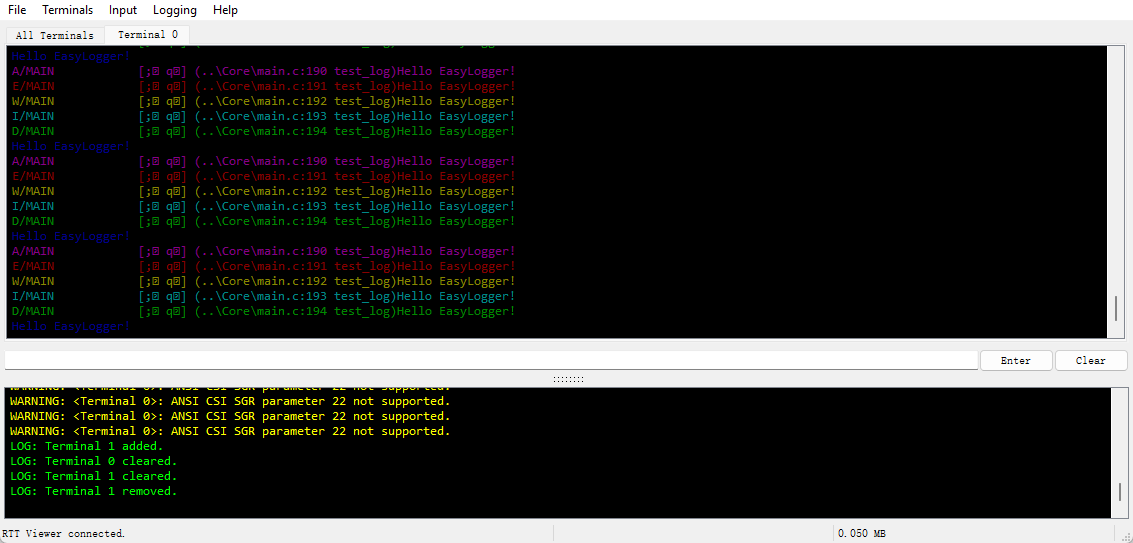

此时，上位机软件中不会再报警告：

warning
